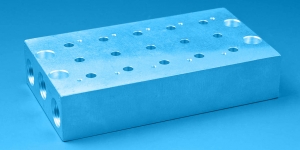

Wyspy zaworowe służą do montażu zaworów rozdzielających ZDE 3/2 i 5/2, G1/2 sterowanych elektromagnetycznie. Wyspa posiada wspólne przyłącze zasilające oznaczone "1" oraz odpowietrzenia oznaczone "3" i "5". Stosowana jest w urządzeniach o dużej liczbie zaworów rozdzielających w celu ograniczenia ilości i długości przewodów przyłączeniowych oraz zminimalizowania miejsca pod zabudowę. Sterowanie zaworami odbywa się bezpośrednio lub z zastosowaniem sterownika mikroprocesorowego.

UWAGA: Minimalna ilość zaworów na wyspie - 2, maksymalna - 10. Wyspy o większej ilości zaworów wykonuje się na specjalne zamówienie. W skład wyspy zaworowej wchodzi: płyta przyłączeniowa, uszczelnienia i wkręty mocujące zawory. Przyłączki, korki i tłumiki hałasu należy zamawiać dodatkowo, zgodnie z ofertą przedstawioną w części Elementy złączne. W przypadku stosowania wyspy z niepełną liczbą zaworów, wolne miejsca należy zabezpieczyć płytkami zaślepiającymi.

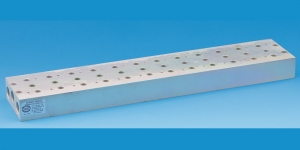

Wyspy zaworowe służą do monta¿u zaworów rozdzielających typu ZE 3/2 i 5/2 G3/8 sterowanych elektromagnetycznie i pneumatycznie. Wyspa posiada wspólne przyłącze zasilające oznaczone "1" oraz odpowietrzenia oznaczone "3" i "5". Stosowana jest w urządzeniach o dużej liczbie zaworów sterujących dla ograniczenia długooeci przewodów przyłączeniowych oraz elementów złącznych. Prowadzi to do zminimalizowania miejsca pod zabudowę. Sterowanie zaworami może być realizowane bezpooerednio lub z zastosowaniem sterownika mikroprocesorowego.

UWAGA: Minimalna ilość zaworów na wyspie - 2, maksymalna - 10. Wyspy o większej ilości zaworów wykonuje się na specjalne zamówienie. W skład wyspy zaworowej wchodzi: płyta przyłączeniowa, uszczelnienia i wkręty mocujące zawory. Przyłączki, korki i tłumiki hałasu należy zamawiać dodatkowo. W przypadku stosowania wyspy z niepełną liczbą zaworów, wolne miejsca należy zabezpieczyć płytkami zaślepiającymi.

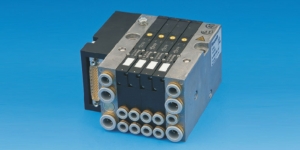

Wyspy zaworowe o modułowej i zwartej konstrukcji z przyłączem Multipol D-SUB, wykorzystywane są do montażu zaworów rozdzielających o funkcjach 5/2, 5/3 oraz 2 x 3/2 sterowanych elektromagnetycznie. Wyspa może być wyposażona w maksymalnie 12 zaworów rozdzielających montowanych w 6 parach. Zawory charakteryzują się wysokimi parametrami przepływowymi (przepływ nominalny 400 l/min), przy zachowaniu minimalnych wymiarów montażowych. Każdy z zaworów posiada dodatkowe ręczne przesterowanie przyciskiem pokrętnym. W płytach bocznych wykonano wspólne odpowietrzenie dla dróg wszystkich zaworów. Zasilanie pneumatyczne wyspy może być realizowane z obydwu stron (porty oznaczone 1 w płytach bocznych), gwarantując przy większej ilości zaworów, odpowiedni przepływ sprężonego powietrza. Odbiorniki (siłowniki pneumatyczne lub inne elementy wykonawcze) podłączane są przy pomocy złączy wtykowych do przewodu f 6 mm. Zasilanie elektryczne elektromagnesów jest podłączone do jednego wspólnego złącza, a stan załączania zaworów sygnalizują wskaźniki LED stanowiące integralną część elektrozaworów. Wyspy zaworowe są konfigurowane wg wymagań Klienta oraz kompletnie montowane i testowane.

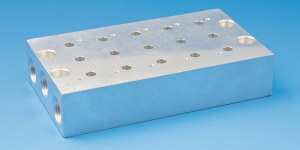

Wyspy zaworowe służą do montażu zaworów rozdzielających ZMG 3/2 i 5/2, G1/8 i G1/4 sterowanych elektromagnetycznie i pneumatycznie. Wyspa posiada wspólne przyłącze zasilające oznaczone "1" oraz odpowietrzenia oznaczone "3" i "5". Stosowana jest w urządzeniach o dużej liczbie zaworów rozdzielających w celu ograniczenia ilości i długości przewodów przyłączeniowych oraz zminimalizowania miejsca pod zabudowę. Sterowanie zaworami odbywa się bezpośrednio lub z zastosowaniem sterownika mikroprocesorowego.

UWAGA: Minimalna ilość zaworów na wyspie - 2, maksymalna - 10. Wyspy o większej ilości zaworów wykonuje się na specjalne zamówienie. W skład wyspy zaworowej wchodzi: płyta przyłączeniowa, uszczelnienia i wkręty mocujące zawory. Przyłączki, korki i tłumiki hałasu należy zamawiać dodatkowo, zgodnie z ofertą przedstawioną w części Elementy złączne. W przypadku stosowania wyspy z niepełną liczbą zaworów, wolne miejsca należy zabezpieczyć płytkami zaślepiającymi.

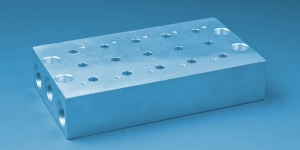

Wyspy zaworowe służą do montażu zaworów rozdzielających ZEM 3/2 i 5/2, G1/4 sterowanych elektromagnetycznie. Wyspa posiada wspólne przyłącze zasilające oznaczone "1" oraz odpowietrzenia oznaczone "3" i "5". Stosowana jest w urządzeniach o dużej liczbie zaworów rozdzielających w celu ograniczenia ilości i długości przewodów przyłączeniowych oraz zminimalizowania miejsca pod zabudowę. Sterowanie zaworami odbywa się bezpośrednio lub z zastosowaniem sterownika mikroprocesorowego.

UWAGA: Minimalna ilość zaworów na wyspie - 2, maksymalna - 10. Wyspy o większej ilości zaworów wykonuje się na specjalne zamówienie. W skład wyspy zaworowej wchodzi: płyta przyłączeniowa, uszczelnienia i wkręty mocujące zawory. Przyłączki, korki i tłumiki hałasu należy zamawiać dodatkowo, zgodnie z ofertą przedstawioną w części Elementy złączne. W przypadku stosowania wyspy z niepełną liczbą zaworów, wolne miejsca należy zabezpieczyć płytkami zaślepiającymi.
